氮化硅鐵都被用在了哪些耐火材料中，應(yīng)如何使用？
發(fā)布：安陽市世鑫氮化制品有限責(zé)任公司 瀏覽：12040次 發(fā)布時間：2020-08-31 10:09:38
隨著鋼鐵冶煉等高溫技術(shù)的發(fā)展，優(yōu)質(zhì)耐火材料及原料的開發(fā)及研究迫在眉睫，合成原料作為一種具有發(fā)展前途的耐火材料得到越來越多的應(yīng)用。氮化硅鐵(Fe-Si3N4)是近些年來出現(xiàn)的一種新型合成原料，它是以FeSi75鐵合金為原料，利用氮化技術(shù)和高溫合成工藝來制備的。
氮化硅鐵因含有Si3N4相，而具有Si3N4的一些優(yōu)異性能，如高的耐火度，良好的抗侵蝕性，高的力學(xué)強(qiáng)度，良好的抗熱震性，較低的熱膨脹率，較高的抗氧化性等一系列優(yōu)點(diǎn);又因其含有Fe塑性相而具有良好的燒結(jié)性能。同時，相對于氮化硅而言，氮化硅鐵價格更低廉，也便于進(jìn)行工業(yè)化推廣和生產(chǎn)，因此已被用為耐火材料的原料、高溫結(jié)合相和高溫結(jié)構(gòu)材料，現(xiàn)已廣泛應(yīng)用于高爐鐵溝澆注料和炮泥中。近年來，對氮化硅鐵材料及其在耐火材料中應(yīng)用的研究越來越多，也取得了一些成果。在本文中，介紹了氮化硅鐵的合成、特性及其在澆注料、炮泥和復(fù)合耐火材料中應(yīng)用的研究進(jìn)展，并對其進(jìn)行了前景展望。
目前氮化硅鐵主要用于澆注料、炮泥和復(fù)合耐火材料等耐火材料中。
氮化硅鐵在澆注料中的應(yīng)用主要側(cè)重于Al2O3-SiC-C鐵溝澆注料、鎂質(zhì)澆注料和高鋁澆注料等。Al2O3-SiC-C質(zhì)澆注料具有良好的抗渣侵蝕性和抗沖刷性能，在高爐出鐵溝的主溝、撇渣器和支溝等部位得到了廣泛應(yīng)用。但由于冶煉技術(shù)的發(fā)展，高爐利用系數(shù)的不斷提高和高爐長壽化的要求，Al2O3-SiC-C質(zhì)鐵溝澆注料壽命的進(jìn)一步提高也刻不容緩。而現(xiàn)階段的Al2O3-Si-C質(zhì)鐵溝澆注料在周期性熔渣、熔鐵的化學(xué)侵蝕、熱沖擊和渣、鐵的沖刷作用下容易出現(xiàn)脫落;同時鐵溝澆注料中碳化硅和碳質(zhì)材料在高溫下的氧化也會造成材料的結(jié)構(gòu)破壞，這些均會導(dǎo)致鐵溝澆注料的損毀。
氮化硅鐵中的Si3N4具有不與渣和鐵完全潤濕的優(yōu)點(diǎn)，可以鐵溝澆注料的抗侵蝕性;Si3N4的氧化產(chǎn)物會在試樣表面形成SiO2保護(hù)膜，阻礙了材料的進(jìn)一步氧化，增強(qiáng)其抗氧化性能;金屬塑性相Fe具有助燒結(jié)作用，可以澆注料的力學(xué)性能。陳俊紅等比較了8%(w)的氮化硅和氮化硅鐵對Al2O3-SiC-C鐵溝澆注料在1500℃時的防氧化行為。結(jié)果發(fā)現(xiàn)，高溫氧化氣氛下，表面氮化硅鐵中的Si3N4首先氧化生成SiO2，構(gòu)成氧化層的主體;隨著鐵相材料的氧化，形成的氧化鐵(Fe，)降低了氧化層的熔點(diǎn)及熔體的黏度，增進(jìn)了熔體在澆注料表面上的潤濕性和流動性，形成了覆蓋于澆注料表面的氧化層而阻止了炭素材料的氧化，使其具有比純Si3N4更好的抗氧化性能。而澆注料內(nèi)部的Fe并不是以氧化鐵(FexO)的形式存在，對高溫性能不會有害。劉斌的研究也得出同樣的結(jié)論，并且發(fā)現(xiàn)氮化硅鐵中的Si3N4在高溫下氧化生成的N2和炭素材料氧化生成的CO會堵塞材料的內(nèi)部氣孔，從而有效地防止了進(jìn)一步氧化。有研究表明：添加5%(w)的氮化硅鐵可以提高Al2O3-SiC-C質(zhì)鐵溝澆注料的高溫抗折強(qiáng)度、高溫抗氧化性能。邢春山發(fā)現(xiàn)，隨著氮化硅鐵加入量的增加，鐵溝澆注料的抗渣侵蝕性能略有提高。而劉志軍發(fā)現(xiàn)氮化硅鐵加入量為9%(w)時，抗渣性能好;當(dāng)?shù)梃F量過大時，反應(yīng)過程中大量游離鐵的出現(xiàn)會造成材料內(nèi)部出現(xiàn)大量的低共熔點(diǎn)物，從而降低澆注料的抗渣侵蝕性能。鎂質(zhì)澆注料具有耐火度和荷重軟化溫度高，不污染鋼水，抗堿性渣侵蝕性好等特點(diǎn)，在煉鋼爐及其鋼包等熱工設(shè)備上應(yīng)用較多。涂軍波等以二氧化硅微粉為結(jié)合劑，研究了不同氮化硅鐵細(xì)粉加入量對鎂質(zhì)澆注料常溫物理性能和高溫力學(xué)性能的影響。發(fā)現(xiàn)在氮化硅鐵加入量為3%(w)時，1200和1500℃燒后的常溫強(qiáng)度以及1400℃的高溫抗折強(qiáng)度均達(dá)到大，這是由于氮化硅鐵加熱過程中氧化生成的SiO2與鎂砂生成了鎂橄欖石，增加了材料的強(qiáng)度，鐵相物質(zhì)與氧化鎂固溶促進(jìn)了材料的燒結(jié)。為了解決加入氮化硅鐵后鎂質(zhì)澆注料不好燒結(jié)的問題，涂軍波等又研究了B4C加入量對鎂質(zhì)澆注料力學(xué)性能的影響，結(jié)果表明，B4C的加入一方面促進(jìn)了燒結(jié)，提高了試樣中高溫處理后的強(qiáng)度;但另一方面B4C在燒結(jié)過程中氧化產(chǎn)生液相，降低了顆粒之間的直接結(jié)合程度，使得試樣的高溫抗折強(qiáng)度下降。高鋁澆注料具有力學(xué)性能好、抗?jié)B透、耐侵蝕、抗沖擊等優(yōu)異性能，廣泛用于電站、鍋爐、熔鑄爐、加熱爐、均熱爐、熱處理爐和感應(yīng)爐等爐襯的不同部位。高杰等以高鋁礬土熟料為主要原料，以純鋁酸鈣水泥為結(jié)合劑，研究了氮化硅鐵加入量對熔鋁爐用高鋁質(zhì)澆注料性能的影響。結(jié)果表明，隨著氮化硅鐵加入量的增加，因氮化硅鐵氧化生成的SiO2與氧化鋁反應(yīng)生成莫來石，增加了燒后試樣的常溫強(qiáng)度;然而氮化硅鐵的部分氧化會造成基質(zhì)中出現(xiàn)孔洞，增加了熔渣對試樣的滲透。當(dāng)?shù)梃F加入量為5%(w)時，坩堝試樣鋁液滲透比較嚴(yán)重。炮泥是一種用于堵塞高爐出鐵口的重要耐火材料，出鐵時，渣、鐵同時從出鐵口排出。隨著高爐的大型化和長壽化，高風(fēng)溫、富氧噴吹、高壓等冶煉技術(shù)的不斷強(qiáng)化，對出鐵口炮泥的性能提出了更高的要求，如具有高的抗化學(xué)、渣和生鐵侵蝕性，良好的燒結(jié)性、填充性，優(yōu)良的抗熱震性和高溫體積穩(wěn)定性，環(huán)境污染小，易開口，能延長出鐵時間并保護(hù)爐缸。炮泥已從單純的消耗性耐火材料轉(zhuǎn)變成功能性耐火材料，其質(zhì)量的好壞直接關(guān)系到高爐生產(chǎn)能否順行。傳統(tǒng)的炮泥已經(jīng)不能適應(yīng)現(xiàn)代冶煉要求，開發(fā)高性能炮泥勢在必行。
Si3N4具有熔點(diǎn)高、強(qiáng)度高、抗熱震性好和結(jié)構(gòu)穩(wěn)定的特點(diǎn)，在一定程度上提高了炮泥的高溫強(qiáng)度、抗氧化性、抗侵蝕和抗沖刷性能，但炮泥的開口性能不明顯，而且Si3N4價格又比較昂貴，限了其在炮泥中的使用。氮化硅鐵具有Si3N4的所有特性，含有的金屬塑性相Fe能促進(jìn)燒結(jié)，在一定程度上又能解決Si3N4難燒結(jié)的問題，而且價格比Si3N4低廉，故對氮化硅鐵在炮泥中應(yīng)用的研究越來越多。

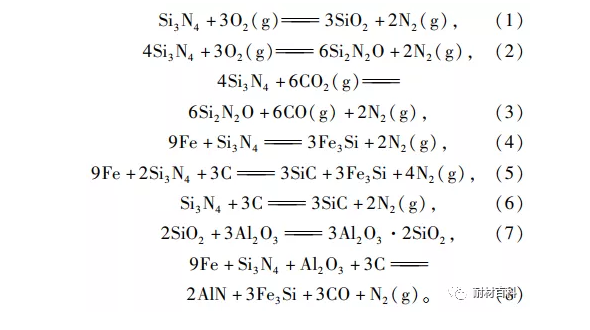

加入氮化硅鐵的炮泥在高溫加熱過程中，發(fā)生的反應(yīng)除了瀝青的分解、炭化和助燒結(jié)劑的液相燒結(jié)外，主要反應(yīng)就是氮化硅鐵在含碳材料中的反應(yīng)，其氣氛主要是含N2、O2、CO2和CO等的混合氣體。
可見，加入氮化硅鐵后，在高溫下試樣表面的Si3N4能氧化生成SiO2保護(hù)膜，阻礙炮泥的進(jìn)一步氧化，提高炮泥的抗氧化性能。炮泥中的氮化硅鐵在反應(yīng)觸媒——金屬塑性相Fe和碳的參與下反應(yīng)生成Si2N2O、SiC和AlN新相，強(qiáng)化了炮泥的基質(zhì)和組織結(jié)構(gòu)，提高材料的中溫和高溫強(qiáng)度。而且，試樣內(nèi)部Si3N4氧化生成的SiO2活性較高，其能與材料中的Al2O3反應(yīng)生成莫來石，更進(jìn)一步提高高溫強(qiáng)度及材料的耐沖刷性，延長出鐵時間。高溫下N2和CO等氣體的逸出使試樣中產(chǎn)生氣孔，提高炮泥在實際使用過程中的開孔性能。同時，生成的N2和CO具有減少與鐵水接觸界面的摩擦作用，而且一部分氣體又貯存于氣孔中，這雙重作用均抑制了鐵水及熔渣向炮泥中的滲入及蝕損，提高材料的抗侵蝕和滲透性能。周永平等認(rèn)為氮化硅鐵的量不應(yīng)超過15%(w)，因為過多氮化硅鐵量的添加會使炮泥的氣孔率過大，造成強(qiáng)度下降。而且過量鐵元素的存在也會使試樣在高溫時的液相量增多，導(dǎo)致試樣強(qiáng)度下降。陳俊紅等研究發(fā)現(xiàn)，當(dāng)?shù)梃F加入量為12%(w)時，有助于提高炮泥的高溫抗折強(qiáng)度和抗沖刷性，延長出鐵時間。邱海龍等和占華生等分別將含氮化硅鐵5%和10%(w)的Al2O3-SiC-C無水炮泥在3200、580、260和2000m3等大中型高爐上進(jìn)行了成功應(yīng)用，無水炮泥的中高溫強(qiáng)度和抗侵蝕沖刷性能得到了明顯提高，炮泥使用過程中的擴(kuò)孔速度慢，開口性能好，出鐵時間延長到120min以上，減少了出鐵次數(shù)，大幅降低了爐前工人的勞動強(qiáng)度。梅鋼高爐炮泥中添加氮化硅鐵后，增強(qiáng)了炮泥的抗渣和抗沖刷性能，卡焦現(xiàn)象的發(fā)生也得以降低。但也有研究均認(rèn)為氮化硅鐵的加入量對炮泥的抗渣侵蝕性影響不大或很小。將氮化硅鐵和金屬相Al和Si同時加入到無水炮泥中，利用原位反應(yīng)生成氮化物和氫氧化物，自修復(fù)和自增強(qiáng)被破壞的炮泥組織結(jié)構(gòu)的原理，研制出高性能的無水炮泥，而且已成功應(yīng)用于首鋼、遷鋼和首秦。亓華濤發(fā)現(xiàn)：炮泥中添加氮化硅鐵后，與加入SiC或的炮泥相比，其各個溫度下的高溫抗折強(qiáng)度都有不同程度的提高，其原因在于氮化硅鐵中存在延性顆粒增強(qiáng)體Fe和金屬間化合物Fe3Si，F(xiàn)e3Si促進(jìn)了炮泥燒結(jié)和α-Si3N4向β-Si3N4的轉(zhuǎn)變，提高了氧化物、非氧化物間的結(jié)合強(qiáng)度。同時還發(fā)現(xiàn)，當(dāng)?shù)梃F加入量超過24%(w)時，炮泥的氣孔率明顯增大，各溫度段的抗折強(qiáng)度相應(yīng)下降。復(fù)合耐火材料是由兩種或兩種以上不同性質(zhì)的耐火原料，通過物理或化學(xué)的方法，在宏觀(微觀)上組成具有新性能的耐火材料。氮化硅鐵在復(fù)合耐火材料中的應(yīng)用主要側(cè)重于含碳復(fù)合材料和無碳復(fù)合材料。
王躍等發(fā)現(xiàn)在ASC磚中加入氮化硅鐵時，氮化硅鐵中的Si3N4在高溫使用過程中會轉(zhuǎn)化為Si2N2O;而且隨著氮化硅鐵加入量的增加，Si2N2O生成量增加，ASC試樣的高溫抗折強(qiáng)度和抗渣侵蝕性能不斷提高。AI2O3-C系材料是冶金工業(yè)中常用的含碳復(fù)合材料，具有較高的強(qiáng)度、良好的抗熱震性和抗渣性能，被廣泛應(yīng)用于連鑄用功能性構(gòu)件，如滑板。宋文等研究發(fā)現(xiàn)，氮化硅鐵在AI2O3-C體系中高溫下主要發(fā)生Si3N4向SiC的轉(zhuǎn)變(α-Si3N4先轉(zhuǎn)化為β-Si3N4，后轉(zhuǎn)化為SiC)，氮化硅鐵中的Fe3Si顆粒在此過程中逐漸變小，分散于SiC新相和未轉(zhuǎn)變完的β-Si3N4中，材料的組織結(jié)構(gòu)致密。陳俊紅等研究了Fe-Si3N4-C體系材料高溫時的物相變化和Fe元素的作用機(jī)制，結(jié)果表明：與Si3N4-C材料相比，F(xiàn)e-Si3N4-C體系中的Fe對Si3N4向SiC轉(zhuǎn)化具有明顯的促進(jìn)作用，使SiC的生成溫度大大降低;Fe-Si3N4中的Fe3Si在C存在條件下變?yōu)镕e-Si-C熔體，[Fe]的活度增加，繼而與Si3N4反應(yīng)并吸納其中的Si而成為Fe-Si-C系高硅過渡中間相，且伴隨過渡中間相的流動、滲透，繼而與C反應(yīng)生成SiC或在熔體中析出SiC結(jié)晶，實現(xiàn)Fe對Si3N4向SiC轉(zhuǎn)化的促進(jìn)作用;而SiC的形成也將鐵粒子由大分割變小，終形成SiC新相中彌散著鐵粒子的復(fù)相結(jié)構(gòu)。氮化硅鐵中少量的SiO2在高溫下也消失了，少部分Si3N4轉(zhuǎn)變?yōu)镾i2N2O，與Fe3Si—起彌散于新相SiC之中。張勇等和PengDayan等在SiC顆粒中添加硅鐵粉(FeSi2)，加壓成形后在氮化爐內(nèi)直接氮化燒成氮化硅鐵結(jié)合SiC復(fù)合材料時，發(fā)現(xiàn)硅鐵粉的添加量應(yīng)小于15%(w)，而且還需通過控制氮化爐內(nèi)氮的平衡分壓和減緩升溫速率的措施來控制氮化反應(yīng)的進(jìn)度，以此減緩氮化過程中試樣內(nèi)部的應(yīng)力，防止試樣的損壞。氮化硅鐵結(jié)合SiC復(fù)合材料在1100~1300℃的氧化主要是SiC與Si3N4的氧化，氧化產(chǎn)物SiO2能起到保護(hù)膜的作用，阻止進(jìn)一步的氧化;而且，氧化反應(yīng)初期單位面積的質(zhì)量變化符合直線規(guī)律，氧化中期符合二次曲線規(guī)律，氧化后期符合拋物線規(guī)律。研究還表明，相比Si3N4結(jié)合SiC復(fù)合材料，氮化硅鐵結(jié)合SiC復(fù)合材料中的Fe還可以提高材料的抗熱震性。朱曉燕等以FeSi75和SiC為主要原料，直接氮化燒結(jié)，在1450℃成功制備了性能優(yōu)異的氮化硅鐵結(jié)合SiC復(fù)合材料，此材料的耐壓強(qiáng)度為145MPa，荷重軟化開始溫度為1750℃，其主要物相組成為SiC、α-Si3N4和Fe3Si，氮化產(chǎn)物以α-Si3N4為主，并有少量的β-Si3N4;而且Fe并未參加氮化，而是以穩(wěn)定的金屬間化合物Fe3Si的形式分散于晶界中。翟亞偉等和LiYong等研究了以FeSi75、Si3N4和SiC為主要原料在1300℃下合成氮化硅鐵結(jié)合SiC復(fù)合材料，結(jié)果表明：當(dāng)硅鐵含量為12%(w)時，氮化硅鐵結(jié)合SiC復(fù)合材料的綜合性能;而當(dāng)硅鐵含量為15%(w)時，過多的Fe反而阻礙了Si的完全氮化，使硅鐵的氮化程度降低，復(fù)合材料綜合性能下降。金屬間化合物Fe3Si在復(fù)合材料中扮演著塑性相的作用，可以提高復(fù)合材料的力學(xué)性能。而秦海霞等以熱固酚醛樹脂為結(jié)合劑，制備氮化硅鐵-剛玉復(fù)合材料時，卻發(fā)現(xiàn)氮化硅鐵中部分Fe3Si轉(zhuǎn)化成了Fe4N，酚醛樹脂結(jié)合劑中部分殘?zhí)寂c氮?dú)夥磻?yīng)生成了C3N4，氮化硅與剛玉發(fā)生固溶，生成了β-SiAlON。這些新物相的形成增強(qiáng)了顆粒與基質(zhì)之間以及基質(zhì)內(nèi)部的結(jié)合，提高了材料的力學(xué)性能。李勇等以過渡塑性理論為基礎(chǔ)，成功研制出不燒氮化硅鐵-棕剛玉復(fù)合耐火材料和不燒氮化硅鐵-尖晶石-剛玉復(fù)合耐火材料，無需高溫?zé)桑a(chǎn)工序簡單，原料價格低廉，大大降低了生產(chǎn)成本，同時產(chǎn)品具有強(qiáng)度高、抗熱震性好、抗侵蝕性好、壽命長等特點(diǎn)，滿足了RH精煉用耐火材料無鉻化的需求。同時還研制出不燒氮化硅鐵-氧化鋁復(fù)合無碳滑板，無需高溫?zé)桑瑹o需浸油工序，大大降低了生產(chǎn)成本，且滑板內(nèi)因不含AI4C3和AlN，具有良好的抗水化性能，滿足了潔凈鋼連鑄的需求。中將研制的礬土-氮化硅鐵復(fù)合耐磨磚取代傳統(tǒng)的尖晶石磚，用于大型水泥回轉(zhuǎn)窯過渡帶，價格更低廉，耐磨性更好，壽命可達(dá)1.5a以上，提高了大型水泥回轉(zhuǎn)窯的運(yùn)轉(zhuǎn)率。氮化硅鐵作為一種新型的合成原料，相對于氮化硅而言價格更低廉，將其加入到耐火材料中也解決了氮化硅難以燒結(jié)的問題，在鐵溝料、炮泥和復(fù)合材料中應(yīng)用越來越多。
用硅鐵直接合成氮化硅鐵結(jié)合SiC復(fù)合材料，為氮化硅鐵的應(yīng)用又提供了另一種思路。然而，目前用于生產(chǎn)氮化硅鐵的硅源FeSi75合金，雖然已取代了更為昂貴的金屬硅，但相對市場價格仍然較高;采用碳熱還原氮化法制取氮化硅鐵雖然成本相對降低，但仍需要進(jìn)行抽真空等措施，以使氮化爐等氮化設(shè)備內(nèi)形成高純氮化環(huán)境;而大部分氮化過程也都仍然需要在較高的氮?dú)鈮毫ο拢@使得高壓容器很難實現(xiàn)大型化，不利于大批量生產(chǎn)氮化硅鐵。這些都導(dǎo)致了合成氮化硅鐵粉體和其結(jié)合的復(fù)合材料的價格較昂貴，不利于成本控制，限了其在冶金行業(yè)的大規(guī)模應(yīng)用推廣。因此，耐火材料研究者的下一步工作是如何用其他更廉價的原料來代替硅鐵合金，采用何種更加節(jié)能、更加安全、更加能夠被大部分企業(yè)接受的設(shè)備或工藝來合成氮化硅鐵或其結(jié)合的耐火材料，如何實現(xiàn)氮化硅鐵制備的更大規(guī)模化和連續(xù)化生產(chǎn)，如何在耐火材料的其他領(lǐng)域來推廣和應(yīng)用氮化硅鐵材料，這些都是亟待解決的問題。安陽世鑫愿與各廠商共同開發(fā)
